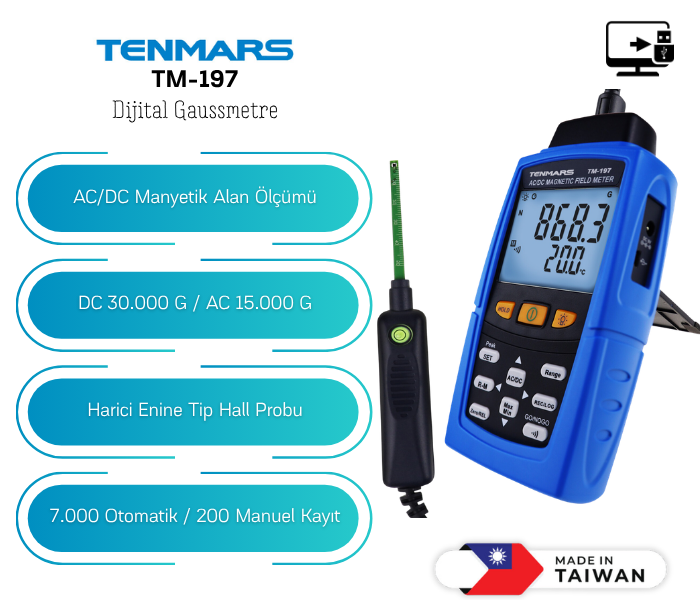

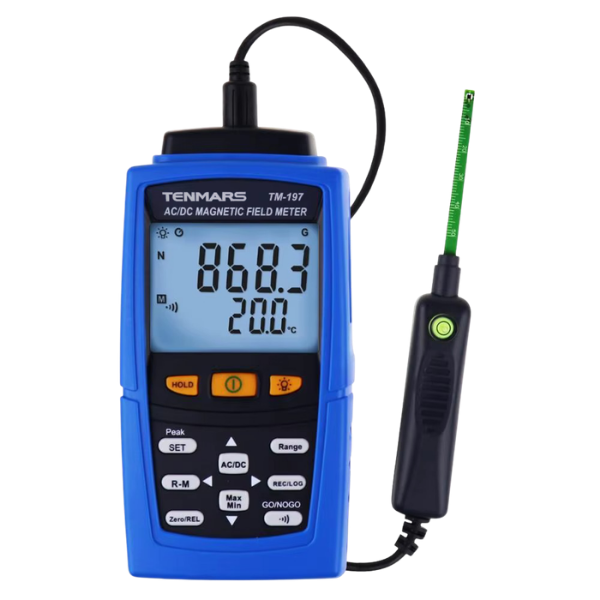

Tenmars TM-197 Dijital Gaussmetre | AC/DC Manyetik Alan Ölçer | 30.000 Gauss

Tenmars TM-197; kalıcı mıknatısların, motorların, bobinlerin ve elektrikli ekipmanların oluşturduğu AC/DC manyetik alanları ölçen profesyonel bir dijital gaussmetredir. Harici manyetik alan probu (Hall sensörlü) DC’de 30.000 Gauss, AC’de 15.000 Gauss’a kadar ölçüm yapar. Gauss/mT birimleri, kutup göstergesi, veri kaydı ve USB bağlantısı sunar.

Tenmars TM-197 Dijital Gaussmetre Özellikleri

- Tenmars TM-197, manyetik alan seviyesini harici manyetik alan probu (Hall sensörlü) aracılığıyla ölçer. Probun ölçüm yapılacak noktaya yaklaştırılması sayesinde mıknatıs ve ekipman üzerindeki farklı bölgeler ayrı ayrı kontrol edilebilir.
- DC modunda 30.000 Gauss / 3.000 mT’ye kadar sabit manyetik alan ölçümü yapabilir. Neodyum, ferrit ve diğer kalıcı mıknatısların kontrolünde DC modu kullanılır.
- AC modunda 15.000 Gauss / 1.500 mT’ye kadar değişken manyetik alan ölçümü gerçekleştirir. AC ölçüm frekansı 40–500 Hz aralığındadır.
- DC ölçümlerde manyetik alanın kuzey veya güney kutbu N/S göstergesiyle belirlenebilir. Böylece mıknatısların kutup yönü ayrıca kontrol edilebilir.

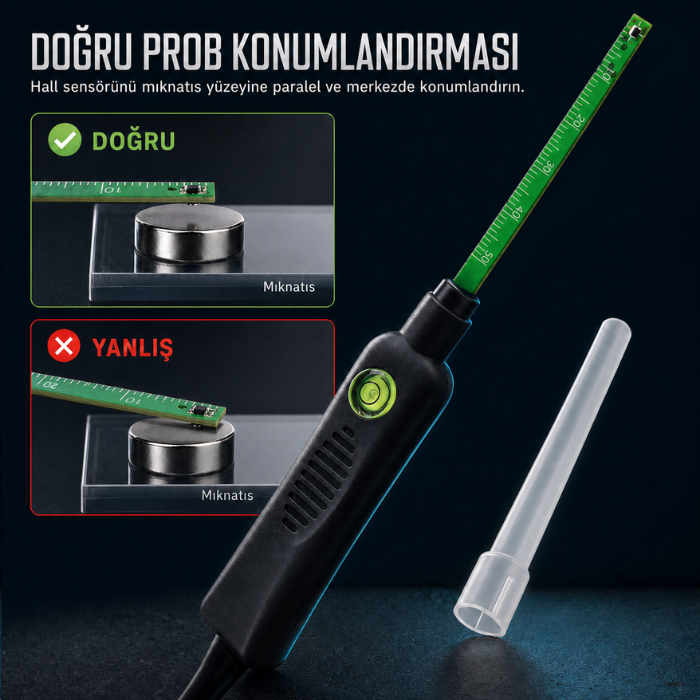

- TM-197’nin düz yapılı probu, yeşil prob kartının geniş yüzeyine dik doğrultudaki manyetik alan bileşenini ölçer. Doğru ve tekrarlanabilir sonuçlar için probun algılama ekseni manyetik alan yönüyle hizalanmalıdır.
- Gauss ve militesla birimleri arasında seçim yapılabilir. 1 mT, 10 Gauss değerine karşılık gelir.
- Otomatik ve manuel kademe seçenekleri, ölçüm aralığının cihaz tarafından belirlenmesine veya kullanıcı tarafından seçilmesine imkân tanır.
- Data Hold fonksiyonu ekrandaki ölçüm değerini sabitler. Peak Hold ise kısa süreli oluşan en yüksek değerin yakalanmasına yardımcı olur.
- MIN/MAX özelliği ölçüm sırasında görülen en düşük ve en yüksek değerlerin takip edilmesini sağlar.
- Göreceli ölçüm ve gerçek zamanlı sıfırlama özellikleri, mevcut manyetik alanın referans alınarak ölçüm farklarının karşılaştırılmasına yardımcı olur.
- GO/NO-GO alarmı, belirlenen ölçüm sınırlarına göre hızlı uygunluk kontrolü yapılmasını sağlar. Özellikle üretim hattında benzer mıknatısların karşılaştırılmasında kullanılabilir.
- Cihazın hafızasına 200 adet manuel ve 7.000 adet otomatik ölçüm kaydedilebilir.
- USB bağlantısı sayesinde kayıtlı ölçümler bilgisayara aktarılabilir ve bilgisayar üzerinden gerçek zamanlı ölçüm kaydı yapılabilir.
- Arka aydınlatmalı beş haneli LCD ekran, ölçüm değerleriyle birlikte birim, kademe ve fonksiyon bilgilerinin takip edilmesini kolaylaştırır.
- 6 adet AAA pil veya 9 V DC adaptörle çalışır. Pil kullanım süresi çalışma koşullarına bağlı olarak yaklaşık 100 saattir.

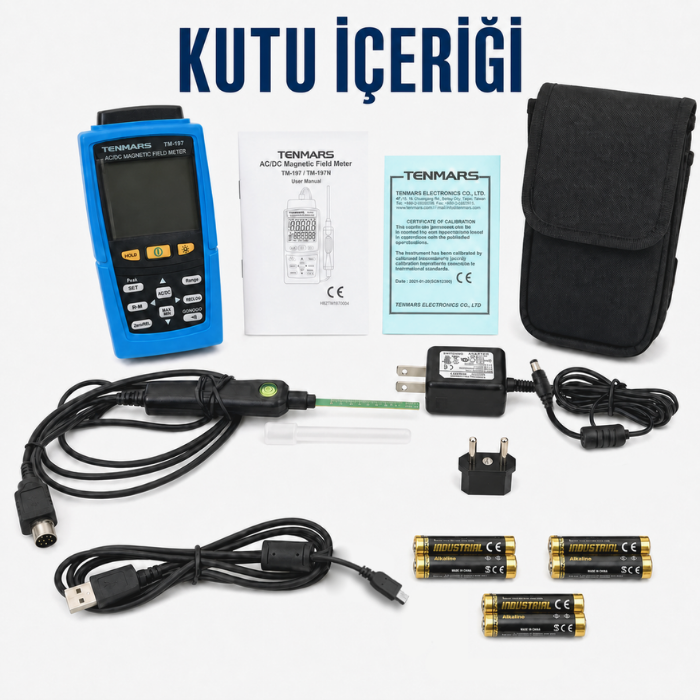

- Ürün kutu içeriği; Tenmars TM-197 dijital gaussmetre, AC/DC Hall sensörlü ölçüm probu, 6 adet AAA pil, 9 V güç adaptörü, USB bağlantı kablosu, taşıma çantası, kullanım kılavuzu

Tenmars TM-197 Ölçüm Modları

- Tenmars TM-197, sabit ve değişken manyetik alanların ölçülebilmesi için DC ve AC olmak üzere iki temel ölçüm moduna sahiptir.
- DC modu: Neodyum, ferrit ve diğer kalıcı mıknatısların oluşturduğu sabit manyetik alanları ölçmek için kullanılır. DC bobinler ve doğru akımla çalışan elektromıknatıslar da bu modda kontrol edilebilir.
- AC modu: Yönü ve şiddeti zaman içinde değişen manyetik alanlar için kullanılır. Motor, bobin, transformatör ve şebeke frekansıyla çalışan elektrikli ekipmanların kontrolünde tercih edilir.
- Gauss modu: Manyetik manyetik alan seviyesini Gauss cinsinden gösterir.
- mT modu: Aynı ölçümü militesla cinsinden görüntüler. 1 mT = 10 G dönüşümü kullanılır.

Manyetik Alan Nedir ve Nasıl Ölçülür?

Manyetik alan; mıknatısların, elektrik akımı taşıyan iletkenlerin, motorların ve bobinlerin çevresinde oluşan görünmez etki alanıdır. Motorların dönmesi, hoparlörlerin ses üretmesi, mıknatısların metalleri çekmesi ve manyetik ayırıcıların çalışması bu alandan yararlanır.

Manyetik alan seviyesi Gauss (G) veya militesla (mT) birimleriyle ölçülür. Bu ölçüm; mıknatıs gücünü kontrol etmek, cihazların doğru çalışıp çalışmadığını değerlendirmek, ürünleri karşılaştırmak ve normal dışı alan değişimlerini tespit etmek için kullanılır. Tenmars TM-197 dijital gaussmetre, AC ve DC manyetik alanları ölçerek kontrol ve analiz yapılmasını sağlar.

Harici Hall Sensörlü Ölçüm Probu

- Hall sensörü probun uç kısmında bulunur ve manyetik alanı doğrudan yaklaştırıldığı noktadan algılar. Böylece mıknatısın merkezi, kenarları ve çevresindeki farklı bölgeler ölçülerek alanın nerede daha güçlü veya zayıf olduğu görülebilir.
- Prob üzerindeki 0–50 mm konum skalası ve dahili su terazisi, tekrarlı ölçümlerde aynı konumun ve açının korunmasına yardımcı olur. Prob kademeli olarak uzaklaştırılarak manyetik alanın mesafeye bağlı değişimi de incelenebilir. Sağlıklı karşılaştırma için prob yönü ve ölçüm mesafesi aynı tutulmalıdır.

ÖLÇÜM ARALIKLARI VE HASSASİYET

DC Manyetik Alan (mT)

DC Manyetik Alan (Gauss)

AC Manyetik Alan (mT)

AC Manyetik Alan (Gauss)

Sıcaklık

TEKNİK ÖZELLİKLER
