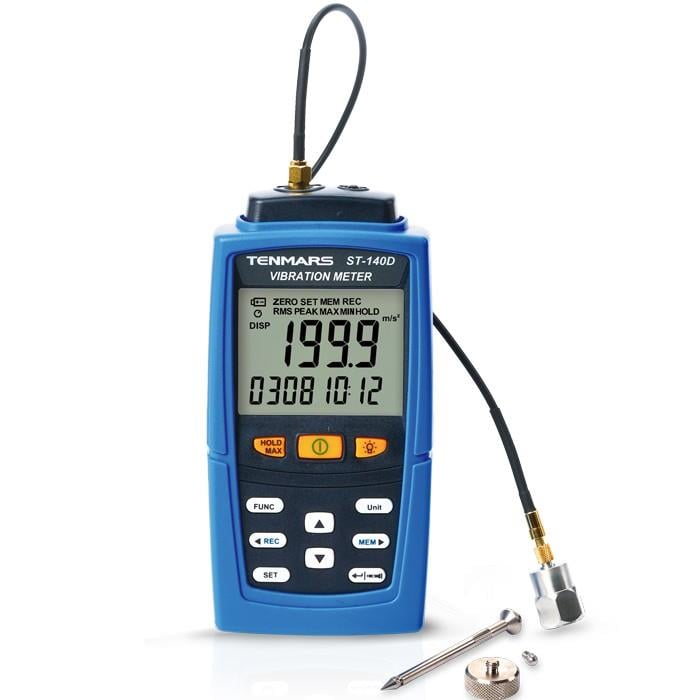

Tenmars TM-140D, döner ve doğrusal hareket yapan makinelerin titreşimlerini ve rulman hasarlarını ölçmek için kullanılır. Ölçüm kalemleri; ivme, hız ve yer değiştirmedir. Bu değerler sayesinde, makinenin bakım gerektirip gerektirmediği ya da yükseltilip yükseltilmeyeceği tespit edilebilir.
Tenmars TM-140D Titreşim Ölçer Özellikleri
- Tenmars TM-147D titreşim ölçer, üç farklı fiziksel parametreyi hassas bir şekilde ölçmek üzere tasarlanmıştır: hız (VEL), ivme (ACC) ve yer değiştirme (DISP).
- TM147D, ivme ölçümlerinde m/s², g ve ft/s² birimlerini; hız ölçümlerinde mm/s, cm/s ve inch/s birimlerini; yer değiştirme ölçümlerinde ise mm ve inch birimlerini destekler. Bu sayede farklı sektör ve standartlara uyum sağlar.
- Cihaza entegre edilen mıknatıslı adaptörlü titreşim sensörü, 1.2 metre uzunluğundaki esnek kablosu ile birlikte sunulur. Bu yapı sayesinde, örneğin ulaşılması zor motor gövdelerine veya dar alanlara kolaylıkla sabitlenebilir ve güvenilir ölçümler yapılabilir.
- TM147D modeli, 9999 adede kadar ölçümü dahili belleğinde saklayabilen gelişmiş bir veri kayıt (datalogger) özelliğine sahiptir. Bu kapasite, uzun süreli test süreçlerinde kullanıcıya ölçüm verilerini silmeden kayıt yapma avantajı sunar.
- Bu çok yönlü cihaz; ivme, hız ve yer değiştirme ölçümlerini geniş bir frekans aralığında yüksek doğrulukla gerçekleştirerek, pek çok endüstriyel uygulama için ideal çözümler sunar.
- Gelişmiş veri kayıt özelliği ve kullanımı kolay USB arayüzü sayesinde Tenmars ST-140D, profesyonellere titreşimleri detaylı bir şekilde izleme ve analiz etme imkânı tanır.
- Cihazla birlikte gelen yüksek hassasiyetli uzun ve kısa problar, doğru ölçümler yapılmasını sağlar ve bu da cihazı son derece çok yönlü bir ölçüm aracı hâline getirir.
- Tenmars ST-140D titreşim ölçer; 10Hz – 1kHz frekans aralığında hız ve yer değiştirme, 10Hz – 1kHz (LO modu) ile 1kHz – 5kHz (HI modu) aralığında ise ivme ölçümü yapabilme özelliğine sahiptir.
- Cihazın ölçüm modları arasında; ivme ve hız için RMS (karekök ortalama) ile tepe (peak) değerleri, yer değiştirme için ise tepe-tepe (peak-to-peak) değeri bulunur.
- Cihaz aynı zamanda Hold (değeri sabitleme), Max Hold (maksimum değeri tutma) fonksiyonlarına ve otomatik kapanma (devre dışı bırakılabilir) özelliğine sahiptir.
- Geliştirilmiş hafıza kapasitesi sayesinde ST-140D, kullanıcıya önceki verileri silme kaygısı yaşamadan, üç farklı parametre üzerinde odaklanarak ölçüm yapma özgürlüğü sunar. Bu özellikleriyle cihaz, hem pratik hem de çok yönlü bir kullanım deneyimi sağlar.
- Cihazın el feneri özelliği bulunmaktadır.
- Kutu İçeriği; Kullanım kılavuzu, İvmeölçer (Accelerometer), Düşük gürültülü bağlantı kablosu, Mıknatıslı taban, 1.5V UM4 / AAA pil, Taşıma çantası, 9V AC/DC adaptör, USB kablosu ve kurulum diski, el tipi prob, yuvarlak uçlu prob, sivri uçlu prob olarak belirtilmiştir.
İvme (Acceleration) – (RMS, PEAK, MAX HOLD)
1g = 9.81 m/s²
| Birim |
Aralık |
Çözünürlük |
Doğruluk (Hassasiyet) |
Kalibrasyon Noktası |
| m/s² |
0.5 ~ 199.9 m/s² |
0.1 m/s² |
± (5% + 5d) @79.4Hz ve 158Hz |
50 m/s² (158Hz) |
| g |
0.05 ~ 20.39 g |
0.01 g |
± (5% + 5d) @79.4Hz ve 158Hz |
50 m/s² (158Hz) |
| ft/s² |
2 ~ 656 ft/s² |
1 ft/s² |
± (5% + 5d) @79.4Hz ve 158Hz |
50 m/s² (158Hz) |
Hız (Velocity – VEL) – (RMS, PEAK, MAX HOLD)
| Birim |
Aralık |
Çözünürlük |
Doğruluk (Hassasiyet) |
Kalibrasyon Noktası |
| mm/s |
0.5 ~ 199.9 mm/s |
0.1 mm/s |
± (5% + 5d) @79.4Hz ve 158Hz |
50 mm/s (158Hz) |
| cm/s |
0.05 ~ 19.99 cm/s |
0.01 cm/s |
± (5% + 5d) @79.4Hz ve 158Hz |
50 mm/s (158Hz) |
| inch/s |
0.02 ~ 7.87 inch/s |
0.01 inch/s |
± (5% + 5d) @79.4Hz ve 158Hz |
50 mm/s (158Hz) |
Yer Değiştirme (Displacement – DISP) – (P-P, MAX HOLD P-P)
| Birim |
Aralık |
Çözünürlük |
Hata Payı |
Kalibrasyon Noktası |
| mm |
0.005 ~ 1.999 mm |
0.001 mm |
± (5% + 5d) @79.4Hz ve 158Hz |
0.141 mm (158Hz) |
| inch |
0.002 ~ 0.078 inch |
0.001 inch |
± (5% + 5d) @79.4Hz ve 158Hz |
0.141 mm (158Hz) |
TEKNİK ÖZELLİKLER
| Ölçüm Parametreleri |
VEL (Hız), ACC (İvme), DISP (Yer Değiştirme) |
| Fonksiyonlar |
İvme: RMS, PEAK, MAX, HOLD
Hız: RMS, PEAK, MAX, HOLD
Yer Değiştirme: Peak-to-Peak (P-P), MAX HOLD P-P, HOLD |
| Birimler |
İvme: m/s², g, ft/s²
Hız: mm/s, cm/s, inch/s
Yer Değiştirme: mm, inch |
| Sensör |
-Mıknatıslı adaptöre sahip titreşim sensörü
-1.2 metre (47.2 inç) kablo uzunluğu |
| Frekans Aralığı |
LO Modu: 10Hz – 1kHz (ISO 2954 standardına uygundur)
HI Modu: 10Hz – 5kHz |
| Aşım Göstergesi (Overload) |
“OL” uyarısı |
| Sıfırlama Fonksiyonu |
Offset ayarı ile sıfırlama yapılabilir |
| Otomatik Kapanma |
15 dakika sonra otomatik kapanma (isteğe bağlı devre dışı bırakılabilir) |
| Çözünürlük |
0.1 m/s²
0.01 g
1 ft/s²
0.1 mm/s
0.01 cm/s
0.01 inch/s
0.001 mm
0.001 inch |
| Kayıt Hafızası |
1999 adet |
| Kutu İçeriği |
Kullanım kılavuzu, İvmeölçer (Accelerometer), Düşük gürültülü bağlantı kablosu, Mıknatıslı taban, 1.5V UM4 / AAA pil, Taşıma çantası, 9V AC/DC adaptör, USB kablosu ve kurulum diski, el tipi prob, yuvarlak uçlu prob, sivri uçlu prob |
| Çalışma Sıcaklık ve Nemi |
-40 ila 85℃ , %0-95 RH yoğuşmasız |
| Boyut |
156x73x35mm |
| Ağırlık |
400 gram |
