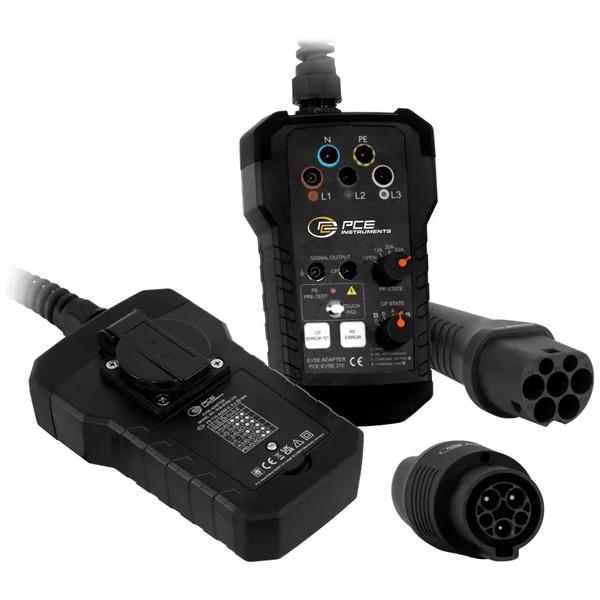

PCE-EVSE 310+ EVSE adaptör; elektrikli otomobiller için şarj istasyonlarını (şarj modu 3) test etmek üzere VDE 0100 test cihazları için geliştirilmiş, tip 2 adaptör ve tip 1 adaptör ucu pakete dahil olan cihazdır.
PCE-EVSE 310+ EVSE Adaptör Özellikleri
- EVSE adaptörü PCE-EVSE 310+, elektrikli araçlar için şarj istasyonlarını (Mod 3 şarj istasyonları) test etmek amacıyla VDE 0100 test cihazlarıyla kullanılmak üzere tasarlanmıştır.
- Bu adaptör, PCE-ITE 55B tesisat test cihazı veya diğer birçok standart VDE 0100 test cihazı ile uyumludur. Adaptör üzerindeki LED’ler sayesinde, 3 fazda voltaj tespiti yaparken tesisatta bir hata olup olmadığı hızlı bir şekilde anlaşılabilir.
- PP State döner anahtarı, şarj kablosunun taşıyabileceği akımı simüle etmek için kullanılır. Akım taşıma kapasitesi, PP ve PE iletkenleri arasına bağlanan farklı dirençlerle simüle edilir. CP State döner anahtarı ise araç durumlarını simüle etmek için kullanılır ve bu simülasyon, CP ve PE iletkenleri arasına bağlanan dirençlerle gerçekleştirilir.
- Prize harici bir yük bağlanabilir. Bu çıkış, sadece ölçüm amacıyla kullanılır ve elektrik sayacının düzgün çalışıp çalışmadığını kontrol etme imkânı sunar. Ayrıca, PE arızasını (topraklama hatası) simüle etmek için de kullanılabilir.
- EVSE adaptörü, taşıma çantasıyla birlikte teslim edilir. Tip 1 bağlantılı wallbox'lar için opsiyonel bir adaptör de pakette mevcuttur.
- Ürünün kutu içeriği; 1 x EVSE Adaptör PCE-EVSE 310+, 1 x Tip 2 Adaptör, 1 x Tip 1 Adaptör, 1 x Taşıma Çantası, 1 x İngilizce Kullanım Kılavuzu şeklindedir.
TEKNİK ÖZELLİKLER
| PE Ön Testi |
Var, kapasitif elektrod ile |
| PP Simülasyonu |
Açık, 13 A, 20 A, 32 A, 63 A |
| CP Durumu |
A, B, C, D |
| CP Arızası "E" |
E |
| PE Arızası / Topraklama Hatası |
Var |
| Bağlantılar |
L1, L2, L3, N, PE |
| Bağlantılar Ek Bilgi |
Maks. 230 V (1 fazlı) / 430 V (3 fazlı); 50 / 60 Hz
10 A / 250 V
Kabloya takılı Tip 2 adaptör
(Tip 1 için adaptör gereklidir, pakete dahildir) |
| Standartlar |
IEC62196-2 Tip 2 adaptör |
| Kablo Uzunluğu |
25 cm |
| Güvenlik Standardı |
CAT II / 300V |
| Şebeke Prizi |
Maks. 250 V; 50/60 Hz; 10 A |
| Çıkış |
2 adet 4 mm soket (sinyal çıkış terminalleri) |
| Sigorta |
Şebeke prizi T10A/250V |
| Koruma Sınıfı |
IP40 |
| Ağırlık |
643 g |
| Boyut |
600 x 105 x 73 mm |
| Çalışma Koşulları |
0 ... 40°C, %80 n.o |
| Depolama Koşulları |
-10 ... +50°C, %80 n.o |
| Paket İçeriği |
1 x EVSE Adaptör PCE-EVSE 310, 1 x Tip 2 Adaptör, 1 x Tip 1 Adaptör, 1 x Taşıma Çantası, 1 x İngilizce Kullanım Kılavuzu |
