| Dedektör Tipi |
Standart tahrik ünitesi tipi |
| Model |

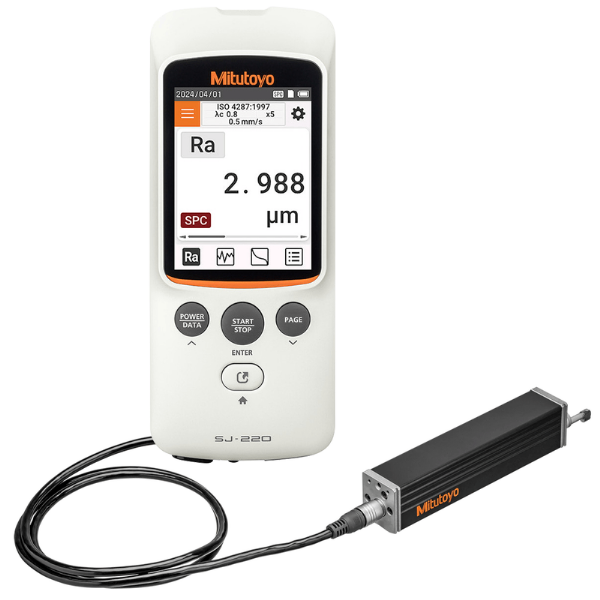

SJ-220 (0,75 mN tipi) |
| Ölçüm Aralığı |
Travers uzunluğu 17,5 mm |
| Dedektör Aralık 360 μm (-200 μm 'den +160 μm 'a) |
| Dedektör Aralık/çözünürlük OTOMATİK / Ölçüm aralığına bağlı olarak, 360 μm/3,5 nm, 100 μm/0,9 nm, 25 μm/0,2 nm |
| Takip Hızı |
Ölçüm sırasında: 0,25 mm/s, 0,5 mm/s, 0,75 mm/s, 1 mm/s Geri dönüş sırasında: 1 mm/s |
| Ölçüm Kuvveti |
0,75 mN |
| Ölçüm Ucu Yarıçap |
2 μm |
| Ölçüm Ucu Açı |
60° |
| Kayma Kuvveti |
400 mN'den az |
| Uygun Standartlar |
JIS B 0601:1982, JIS B 0601:1994, JIS B 0601:2013, JIS B 0671:2002, JIS B 0631:2000, ISO 4287:1997, ISO 13565:1996, ISO 12085:1996, ISO 21920:2021, ASME B46.1, VDA2006 |
| Değerlendirilen profiller |
Birincil profil (P), Pürüzlülük profili (R), DF profili, R-Motif |
| Filtreler |
2CR75 / PC75 / Gauss |
| Kesme uzunluğu |
λc 0,08, 0,25, 0,8, 2,5, 8 mm |
| λs *2 2,5/NON, 2,5/NON, 2,5/NON, 8/NON, 8/25/NON (μm) |
| Örnekleme uzunluğu / kesit uzunluğu |
0.08, 0.25, 0.8, 2.5, 8 mm |
| Örnekleme uzunlukları / kesit uzunlukları sayısı |
×1, ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, Rastgele (0,1 ila 16,0 mm / 0,01 mm aralık) |
| LCD Özellikleri |
Arka aydınlatmalı 2.8" TFT renkli LCD dokunmatik panel (320×240 nokta)
Dokunmatik ekran işlevleri: Dokunma, kaydırma, hızlı kaydırma, uzun basma
Arka aydınlatma işlevleri: Arka aydınlatma ayarı (5 seviye), ECO modu (Dokunmatik ekran 10 saniye boyunca kullanılmazsa arka aydınlatma kapanır) |
| Ekran Dilleri |
25 dil (Japonca, İngilizce, Almanca, Fransızca, İtalyanca, İspanyolca, Portekizce, Korece, Geleneksel Çince, Basitleştirilmiş Çince, Çekçe, Lehçe, Macarca, Türkçe, İsveççe, Flemenkçe, Rusça, Slovence, Romence, Bulgarca, Fince, Tayca, Vietnamca, Endonezyaca ve Malayca) |
| Ölçüm Sonucu |
Uygulamaya bağlı olarak hesaplama sonuçlarının sayısı ve görüntüleme yönleri değiştirilebilir. İz gösterimi için bir parametreye ait en son 10 hesaplama sonucu görüntülenebilir.
Dikey görüntüleme: 1 adımlı görüntüleme / 3 adımlı görüntüleme / iz görüntüleme
Yatay görüntüleme: 1 adımlı görüntüleme / 4 adımlı görüntüleme / iz görüntüleme
*Yatay görüntüleme sola-sağa çevrilebilir |
| Yazdırma İşlevi |
Opsiyonel RS-232C kablosu ve termal yazıcı kullanılması durumunda ölçüm koşulları, hesaplama sonuçları, her örnekleme uzunluğuna ait hesaplama sonucu, ölçüm profili/ ve BAC/ ADC profilleri yazdırılabilir. (Baskı ölçeği: Yatay: ×1 ila ×1K/AUTO, Dikey: ×10 ila ×100K/AUTO) |
| Harici I/O |
USB I/F (Type-C) / Digimatic çıkış / RS-232C I/F / Ayak pedalı I/F / BLE I/F *Digimatic ve RS-232C ve BLE paralel olarak kullanılamaz |
| GO/NG kararı |
Maksimum değer / %16 kuralı / Ortalama kuralı (ASME'de yalnızca "Ortalama kuralı" seçilebilir. VDA'da "%16 kuralı" seçilemez) |
| Depolama |
• Ekran ünitesinde 10 adet ölçüm koşulu ve 1 adet ölçüm sonucu saklanabilir.
• microSD kart (opsiyonel): 500 ölçüm koşulu seti, 10000 ölçüm sonucu seti, 500 görüntü verisi seti, txt dosyası (ölçüm koşulları, ölçüm verileri, değerlendirme profili, BAC, ADC) |
| Kalibrasyon |
Ra kalibrasyonu / Ortalama kalibrasyon birden fazla ölçümle (Maks. 5 kez) yapılabilir |
| Yararlı Fonksiyonlar |
1. Veri anahtarı atama fonksiyonu: Digimatic verilerini dışa aktarır, ölçüm verilerini kaydeder, harici bir yazıcıyla yazdırır ve ekran görüntüsü kaydeder/görüntüler.
2. Ölçüm ucu alarm fonksiyonu: Operatöre, toplam ölçüm mesafesinin önceden ayarlanmış eşiği aştığını bildirir.
3. Otomatik kaydetme fonksiyonu: Ölçüm verilerinin ölçümden sonra otomatik olarak kaydedilmesini sağlar.
4. Yeniden hesaplama fonksiyonu (Bu fonksiyon belirli ölçüm koşulları altında kullanılamayabilir, örn. λc).
5. Görüntülenen değerlendirme eğrileri yakınlaştırılıp uzaklaştırılabilir.
6. Fonksiyon kısıtlaması: Bazı fonksiyonlara erişim şifre belirlenerek sınırlandırılabilir.
7. Otomatik zamanlayıcı: Ölçüm başlangıcı belirli bir süre geciktirilebilir.
8. Takvim fonksiyonu: Tarih ve saat ayarlanabilir.
9. Ses kontrol fonksiyonu: Tuş çalışma sesi 5 farklı seviyede ayarlanabilir ve kapatılabilir.
10. Dedektör bağlantısını algılama fonksiyonu.
11. Basılı kopya fonksiyonu (Bitmap verileri yapıştırılabilir). |
| Donanımsal Tuş Özellikleri |
[POWER/DATA] tuşu (Güç açma, veri çıkışı. Uzun basıldığında: güç kapatma)
[START/STOP] tuşu (Ölçümü başlat ve durdur)
[PAGE] tuşu (Sayfa yükleme. Uzun basıldığında: Dokunmatik paneli devre dışı bırakma) [HOME] tuşu (Ana ekrana geri dönme. [Daily menu] ekranını görüntüleme) |
| Güç Tasarrufu Fonksiyonu |
Otomatik kapanma fonksiyonu (Bekleme süresi 10 ila 600 saniye arasında isteğe göre ayarlanabilir.
AC adaptör kullanıldığında otomatik kapanma işlevi devre dışı kalır) |
| Cihaz Güç Kaynağı |
AC adaptör (değiştirilebilir AC pin adaptörlü USB tipi), Giriş voltajı: 100 VAC ila 240 VAC ± %10 (50 Hz / 60 Hz).
Çıkış değeri: 5,0 VDC/2,0 A, Dahili batarya (Ni-MH), Desteklenen USB standardı: USB 2.0 (Tam hız), USB şarj standardı: BC1.2.
Şu USB portları desteklenmektedir: SDP "SDP (Standard Downstream Port)", CDP "CDP (Charging Downstream Port)", DCP "DCP (Dedicated Charging Port)". |
| Dahili Batarya |
Şarj süresi: 4 saate kadar (şarj sırasında çalıştırılabilir)
* Yukarıdaki şarj süresi, birlikte verilen AC adaptör kullanıldığında geçerlidir.
Bataryanın USB bağlantısıyla PC vb. ile şarj edilmesi durumunda şarj işleminin tamamlanması 4 saatten fazla sürebilir.
Ölçüm sayısı: Yaklaşık 1000 kez (tam şarjla ve ölçüm koşullarına bağlı olarak)
Şarj sıcaklığı: 5 °C ila 40 °C * Ortam sıcaklığı çok yüksekse batarya yeterli şekilde şarj olmayabilir. |
| Boyut |
Gösterge birimi : 164,7×67,1×51,9 mm |
| Sürücü ünitesi : 115×23×26 mm |
| Ağırlık |
330 gr (Ekran ünitesi), 180 gr (Tahrik ünitesi), 7,8 gr (Dedektör) |
| Kutu İçeriği |
12AAY583: El Çantası
12BAA303: Bağlantı Kablosu
12BAS450: AC Adaptör
12BAS451: USB2.0 Kablo
178-601-1: Pürüzlülük Numunesi (mm) / (178-602-1: inç/mm)
12BAK700: Kalibrasyon Tablası
12BAS476: Dahili Pil Anahtarını Çalıştırma Aracı Manuel Belgeler Garanti |
