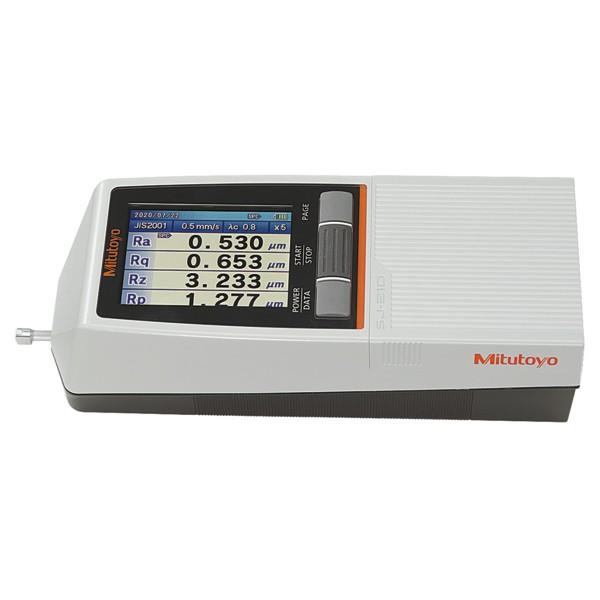

Mitutoyo 178-560-11D yüzey pürüzlülük ölçer; yüzey pürüzlülüğünü kolay ve hassas bir şekilde ölçmenize olanak tanıyan, taşınabilir bir yapıya sahip ölçüm aletidir.
Mitutoyo 178-560-11D Ürün Özellikleri
- Mitutoyo 178-560-11D, taşınabilir bir ölçüm cihazı olup, kullanıcıların yüzey pürüzlülüğünü kolayca ve doğrulukla ölçmelerini sağlar.
- Sadece düz yüzeylerde pürüzlülük ölçümü yapılır.
- Ürün Türkçe dil seçeneğine sahiptir.
- Metal, plastik, cam, ahşap gibi tüm ihtiyaç duyulan düz yüzeylerde pürüzlülük ölçümü yapılabilir.
- Ra, Rz ve Rq yüzey parametreleri seçili halde gelir, diğer parametrelerde menüden seçim ekranına alınabilir.
- Endüstriyel kullanım için ideal olan SJ-210 modeli, zorlu ortamlarda bile dayanıklılığını koruyan sağlam bir yapıya sahiptir.
- Bu cihaz, EN ISO standartlarına uygun olarak 2 mikrometre yarıçapında bir prob ucu, 0,75 mN ölçüm kuvveti ve 40 mm kızak yarıçapı özelliklerine sahiptir.
- Cihaz, çeşitli uluslararası standartlara (EN ISO, VDA, ANSI, JIS) ve özelleştirilmiş ayarlara uygun olarak pürüzlülük analizleri gerçekleştirir. Türkiye'de ISO standartları kullanılmaktadır.
- Renkli LCD ekranı, net okumalar sunar ve gelişmiş görünürlük için arka ışık içerir. 6.0 cm (2.4 inç) boyutundaki renkli grafik, arka ışıklı LCD ekranı mükemmel okunabilirlik sunar ve verileri net bir şekilde görüntülemenizi sağlar.
- Hesaplama sonuçları, değerlendirilen profiller, yatak ve genlik eğrileri ekran üzerinde gösterilebilir, bu da analiz süreçlerini kolaylaştırır.
- Kullanıcı dostu menüsü ile kolay ve sezgisel navigasyon sunar. Cihazın ön kısmındaki tuşlar ve kaydırma kapağının altındaki tuşlar ile kolay ve pratik bir kullanım imkanı sağlar.
- Renkli tolerans değerlendirme özelliği sayesinde, kullanıcılara hızlı fakat aynı zamanda doğru analizler yapma imkanı tanır.
- SJ-210 modeli, standart bir dedektörün yanı sıra geri çekmeli veya çapraz geçiş işlevselliğine sahip iki farklı dedektör seçeneğiyle (R-tipi ve S-tipi) sunulmaktadır.
- Çok dilli destek sunan SJ-210, toplam 21 dilde iki farklı dil setiyle gelir, bu da cihazın farklı coğrafyalarda etkin şekilde kullanılabilmesini sağlar.
- Ana güç kaynağından bağımsız olarak çalışabilme özelliği, yerinde ve saha koşullarında ölçüm yapabilmenizi sağlar.
- Tam şarj ile tüm gün ölçüm yapılabilir.
- Taşınabilir bir modeldir.
- Cihaz ölçümü yapan uç kısmına dikkat edilmelidir, hassas davranılmalıdır.
- Kalibrasyon aparatı kullanımdan sonra kapağı kapatılarak muhafaza edilmelidir.
Yüzey pürüzlülük ölçerler, malzemenin yüzey kalitesini ve dokusunu değerlendirerek, imalat ve mühendislik sektörlerinde çeşitli amaçlarla kullanılır, bu amaçlar şu şekilde sıralanabilir:
* Üretilen parçaların teknik şartnamelere uygunluğunu ve yüksek performansını doğrulama.
* İmalat süreçlerinde makine ayarlarını finetuning (ince ayar) yaparak üretim verimliliğini artırma.
* Yüzey pürüzlülüğünün aşınma oranına ve parçaların ömrüne olan etkisini analiz etme.
* Farklı parçaların bir araya getirilmesinde yüzeyler arası uyumu sağlama.
* Yeni malzeme ve üretim tekniklerinin potansiyel uygulamalarını belirleme.
TEKNİK ÖZELLİKLER
| Ölçüm Aralığı |
16 mm,
[S-type] 4.8 mm |
| Çapraz |
17.5 mm,
5.6 mm [S-type] |
| Ölçüm Hızı |
0.25 mm/s; 0.5 mm/s; 0.75 mm/s |
| Dil Seçeneği |
16 dil arasında geçiş yapılabilir: Japonca, İngilizce, Almanca, Fransızca, İtalyanca, İspanyolca, Portekizce, Çekçe, Lehçe, Macarca, Türkçe, İsveççe, Felemenkçe, Korece, Geleneksel Çince, Basitleştirilmiş Çince |
| Kablo Uzunluğu |
1 metre |
| Dedektör Ölçüm Kuvveti |
0.75 mN |
| Prob Kalem Açısı |
60° |
| Kalem Ucu Yarıçapı |
2 µm |
| Ölçüm Metodu |
Diferansiyel endüktans |
| Aralık |
360 µm |
| Kalem |
Elmas |
| Kızak Yarıçapı |
40mm |
| Profil |
Pürüzlülük Profili (R), R-Motifi, DF Profili ve daha fazlası |
| Pürüzlülük Standardı |
EN ISO, VDA, JIS, ANSI ve ayarları özelleştirme |
| Örnekleme Uzunluğu Sayısı (L) |
x 1, x 3, x 5, x L |
| Dijital Filtre |
Gauss, 2CR75, PC75 |
| Kesme Uzunluğu |
λc : 0.08 mm; 0.25 mm;
0.8 mm; 2.5 mm
λs : 2.5 µm; 8 µm |
| Otomatik Kapama |
30 saniye sonra |
| Tolerans |
Renkli üst/alt limit |
| Güç Kaynağı |
AC adaptörü (DC 7,5 V 1,5 W) dahili veya şarj edilebilir pil aracılığıyla |
